產品名稱：LC-B渦街式流量計
添加時間：2017-03-25 17:01:40
推薦度：

介紹：

一

、簡介說明：
LUGB系列渦街式流量計主要用于各種行業工業管道中氣體

、液體、蒸汽介質流體的流量測量

。特點是壓力損失小

，量程范圍大

，精度高，在測量工況體積流量時幾乎不受流體密度

、壓力

、溫度

、粘度等參數的影響

。無可動機械零件，因此可靠性高

，維護量小

，儀表參數能長期穩定。
二

、測量原理：
LUGB系列渦街式流量計是由設計在流場中的旋渦發生體

、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時

，它的兩側就形成了交替變化的兩排旋渦

，這種旋渦被稱為卡門渦街。在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比

，并給出了頻率與流速的關系式：
f = St × V/d 式中:
f 渦街發生頻率（Hz）
V 旋渦發生體兩側的平均流速（m/s ）
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力

，該壓力作用在檢測探頭上，便產生一系列交變電信號

，經過前置放大器轉換

、整形、放大處理后

，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）

。
三、渦街式流量計的使用選擇及應用：
1

、為了使用方便

，電池供電型采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上

，節省了電纜和顯示儀表的采購安裝費用

，可就地顯示瞬時流量、累積流量等

。
2

、溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力

，從而顯示飽和蒸汽的質量流量

。
3、溫壓補償一體型帶有溫度

、壓力傳感器

，用于氣體流量測量可直接測量出氣體介質的溫度和壓力

，從而顯示氣體的標況體積流量。
4

、廣泛應用于石油

、化工、冶金

、機械

、造紙，以及城市管道供熱

、供水

、煤氣等行業的各種低黏度液體、氣體

、蒸汽等單相流體的工藝計量和節能管理

。
四、渦街式流量計的特點：
1

、可在很寬的流量范圍內準確測量氣體

、液體和蒸汽的流量而不受流體物理性質的影響；
2

、不受溫度

、壓力的影響，同時不易堵

，不易卡

，不易結垢，耐高溫

，高壓

；
3、安全防爆

，適用于惡劣環境

；
4、無可動部件

、無孔洞縫隙設計

，產品無磨損、耐臟污

，無須機械維修

，使用壽命長；
5

、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上

；
6、溫壓補償一體化設計

；
7

、電流輸出均為電隔離型,具有良好的共模干擾抑制能力

；
8、同時顯示流量值與累計流量值,不必輪流切換

；
9

、采用抗振動探頭，有效消除外界振動影響

；
10

、采用分體式信號轉換器，電纜***長100米

；
11

、量程比寬達20：1；
12

、儀表整體結構設計合理，動態測量范圍寬

，壓力損失?div id="d48novz" class="flower left">

。?nbsp;
13

、表體采用不銹鋼材質

，可適用于腐蝕性介質的測量；
14

、現場液晶顯示

，脈沖、4～20mA輸出或485通迅

，可與工業自動化系統連接

。
五、渦街式流量計的技術參數：
1

、公稱通徑：15

，25，40

，50

，65，80

，100

，125，150

，200

，250，300

，（200～2000插入式）非標產品可根據用戶要求特殊定做

。
2

、公稱壓力（MPa）：DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨）

。
3

、介質溫度（℃）：壓電式：-40～260，-40～320

；電容式： -40～300, -40～400

，-40～450（協議訂貨）。
4

、本體材料：儀表外殼采用鋁合金,1Cr18Ni9Ti

，（其它材料協議供貨）。
5

、允許振動加速度：壓電式:0.2g

；電容式:1.0～2.0g。
6

、準確度：±1%R

，±1.5%R，±1FS

；插入式：±2.5%R

，±2.5%FS。
7

、范圍度：1：6～1：30

。
8、供電電壓：傳感器：+12V DC

，+24V DC

；變送器：+12V DC ，+24V DC

；電池供電型：3.6V電池

。
9、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V

，低電平≤1V

；電流：4～20mA。
10

、壓力損失系數：符合JB/T9249標準　Cd≤2.4

。
11、防護等級：普通型IP65

；潛水型 IP68

。
12、環境條件：溫度-20℃～55℃，相對濕度5%～90%

，大氣壓力86～106kPa

。
13、適用介質：氣體

、液體

、蒸汽。
14

、傳輸距離：三線制脈沖輸出型：≤300m

，兩線制標準電流輸出型（4～20mA）：負載電阻≤750Ω。
15

、信號線接口：內螺紋M20×1.5

。
16、現場液晶雙行顯示（溫度補償型）方式：可循環顯示溫度

、壓力

、瞬時流量、累積流量等參數

。
六

、安裝要求說明：
1、渦街式流量計只能單向測量

，安裝時注意保證介質流量方向與流量計箭頭所示方向一致。
2

、渦街流量計***佳安裝方式為豎直安裝

，介質自下而上通過流計。即將流量計安裝在豎直管道上

，流量方向?yàn)樽韵孪蛏稀?nbsp;
3

、水平安裝時，須***將流量計裝在整個系統的高壓區

，并保證相應的出口壓力

；不要安裝在管路的***高點，因***高點往往氣體積聚

，管道非滿

，出口不可直接放空。
4

、測高溫流體時

，盡量采用豎直安裝方式；若不得不水平安裝

，請將流量計的變送器部分豎直向下

，或水平側裝，避免溫度過高

；注意安裝位置處空氣流動或通風良好

。
5

、直管段要求：至少保證流量計前15倍管徑，流量計后5倍管徑

。如流量計前有彎頭

，縮進，擴大等干擾源

，則需保證流量計前30-40倍的管徑

，流量計后6倍管徑。流量計應安裝于調節閥

，壓力或溫度傳感器的上游

。
6、安裝時注意管道口徑應略大于或等于儀表的內徑

。
7

、使用密封圈時，注意密封圈內徑應略大于或等于儀表的內徑

，密封圈中心位于管道中心

。
8、電纜入口密封儀表電氣連接時

，須***注意進線孔的密封

。須***根據儀表電纜入口型號選擇相應的密封接口（M20Χ1.5;1/2'NPT;G1/2'），并正確

、緊密地安裝

。沒有密封接頭，或安裝馬虎

，達不到密封效果

。
七、對直管段的要求：
為了確保儀表正常

、準確運行

，傳感器安裝點的上下游須***有一定的直管道，以調整流場

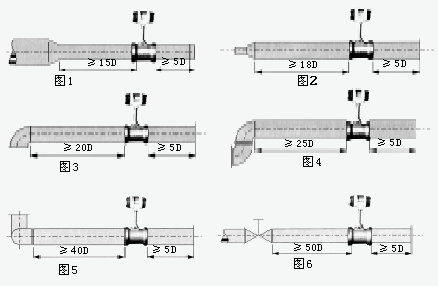

，如圖所示

。

圖1：同心縮管；
圖2：同心擴管

；
圖3：一個90度彎頭

；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭

；
圖6 ：調節閥應安裝在傳感器下游5D以遠處

，若須***安裝在傳感器上游，則傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D 的等徑直管段

。
八

、對管道的要求：
1、上

、下游配管內徑D和與傳感器內徑DN相同

，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2

、配管應與傳感器同心

，同軸度應小于0.05DN。
3

、密封墊不能凸入管道內

，其內徑可比傳感器內徑略大。
4

、如需斷流檢查與清洗傳感器

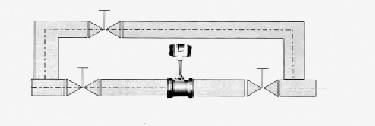

，應設置旁通管道，如下圖所示

。

九

、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時

，須***采取減震措施

，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊

。
特別注意：在空壓機出口處振動較強

，不能安裝傳感器，應安裝在儲氣罐之后

。
十、渦街式流量計的技術性能：
標況流量范圍簡表：?jiǎn)挝唬╩3/h）

流量	液體流量范圍		氣體流量范圍		飽和蒸汽流量范圍
口徑	***小流量	***大流量	***小流量	***大流量	***小流量	***大流量
DN25	0.9	14	8.3	110	13	1500
DN40	2.5	35	26	300	25	4400
DN50	3.3	55	36	480	40	6800
DN80	8	150	90	1300	100	19000
DN100	14	240	140	2000	160	29000
DN150	38	450	290	4100	350	66000
DN200	70	850	620	7500	620	118000
DN250	130	1300	700	12500	970	185000
DN300	180	2000	920	16500	1400	267000

十一

、渦街式流量計選型表：

代號	通徑	流量范圍㎡/h
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E1	1.0級
					E2	1.5級
					T1	常溫
					T2	高溫
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					W1	內部3.6V供電
					W2	DC24V供電
					N1	不銹鋼
					N2	碳鋼
